Nagrinėjamu atveju, nebuvo atliekama vandens ir metalo mikrobiologinė analizė. Todėl atveją pailiustruosime jau pirmajame straipsnyje paminėtu išsamiu korozijos nerūdijančio plieno vamzdžiuose tyrimu, Europos Sąjungoje gerai žinoma, Prancūzijoje atlikta, priešgaisrinės apsaugos viešajame pastate vamzdyno iš nerūdijančio plieno analize (toliau – prancūziškas pavyzdys).

Patalpoje iš pradžių buvo sumontuoti priešgaisrinės apsaugos iš anglinio plieno vamzdžiai, kurie palaipsniui pakeisti nerūdijančio plieno vamzdynu. Sistemoje dar liko kai kurios dalys iš anglinio plieno, pav., techninį vandenį tiekiantis vamzdynas ar ketaus, pav., didieji vožtuvai. Vanduo šioje sistemoje buvo tiekiamas iš miesto vandentiekio su žema chlorido koncentracija (25mg/l). Vanduo atskirai buvo apdorojamas chloroaminu (hipochloritas ir amonio chloritas vandenyje tampa chloroaminu) ir po to šiuo vandeniu užpildomas vamzdynas. Vanduo vamzdyne vienerius metus stovėjo nejudėdamas, po to kartą per metus buvo keičiamas nauju. Vandens slėgis vamzdyne buvo pastovus –10 barų, temperatūra 20-25 laipsniai. Taigi, akivaizdu, kad vamzdyno eksploatacijos sąlygos ir tiriamajame objekte Kaune, ir prancūziškame pavyzdyje labai artimos, išskyrus tai, kad, skirtingai nei tiriamame objekte Kaune, vanduo prancūziško pavyzdžio sistemoje kasmet buvo visiškai išvalomas.

Pirmosios mikroskylės prancūziškame pavyzdyje pastebėtos jau po kelių mėnesių suvirinimo siūlėse bei vamzdį gaubiančiose šildomosiose vietose, o po 2 metų buvo stebimos jau plačios kiaurymės (1 pav.). Išpjauti bandiniai buvo analizuojami metalurginės, vandens kokybės, mikrobiologinės, elektrocheminės ir rentgeno fotoelektroninės spektroskopijos analizės metodais.

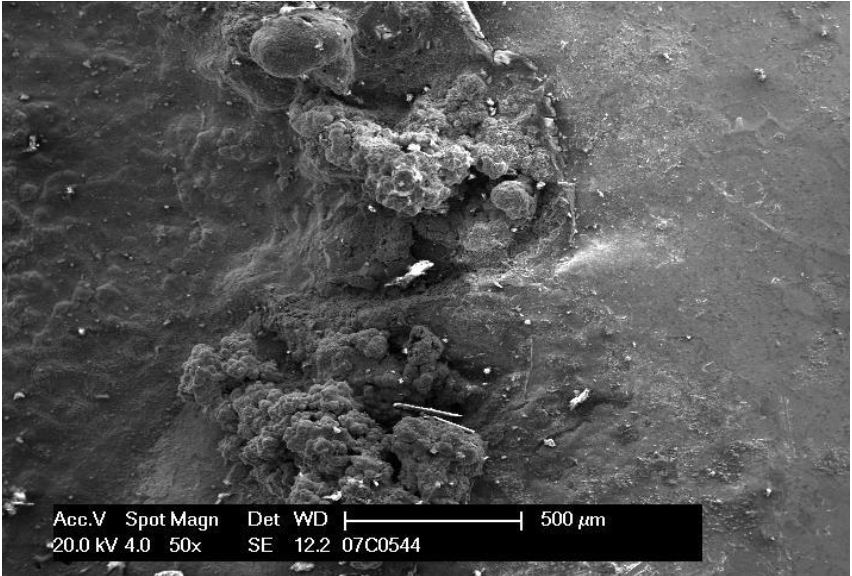

1 pav. Korozijos produktai ir dėl korozijos susidariusios ertmės vamzdžio suvirimo siūlės vietoje. 50 kartų padidintas 1 pav. vaizdas. L. Carpén, Corrosion of stainless steel in fire protection system, Reserch report, No. VTT-R-01556-08, Vit, 2008, p.29.

Nuotraukoje – teksto autorius prof. dr. G. Mačys

Rentgeno fotoelektroninė spektroskopija parodė, kad korozijos pažeistose vietose šalia pagrindinių geležies, anglies ir deguonies komponenčių buvo rasti žymūs kiekiai Zn, Ti, S, Cl bei sodos, kalcio, kalio, silikono ir aliuminio apnašų. Rūdžių apnašose aptinkami cinko, anglies, iš dalies mangano, titano, chloro, sodos, sieros ir kalcio kiekiai atsirado iš vandens. Nevaloma korozija plito ir gilėjo, o jos sukelti trūkiai ir ertmės plėtėsi laipsniškai. Beje, šio vamzdžio metalo mikrostruktūra buvo normali gardelinė nerūdijančio plieno struktūra, vamzdžio metalo, kaip ir suvirinimo siūlės cheminės struktūros, kaip rodo rentgeno fotoelektroninė spektroskopija, išliko pastovios ir atitiko Europos EN 1.4307 standarto reikalavimus.

Mikrobiologiškai sukeliama korozija gali papildomai sukelti adatos dydžio vamzdžio korpuso pažeidimus ir kiaurymes, vandens ar putų nutekėjimus ar netgi vandens srovei kliudantį tolesnį korozinių gūbriukų augimą (1 pav.). Bakterijos natūraliai gyvuoja žemėje, vandenyje ir dulkėse. Taigi, vienintelis būdas sumažinti šios formos korozijos riziką yra užtikrinti, kad vamzdžiai visada būtų švarūs iš vidaus, t. y. nuolat praplauti vamzdyną stipria srove ir užpildyti švariu, chemiškai ir, svarbiausia, biologiškai išvalytu vandeniu.

Vandentiekio vanduo, nors ir valytas, vis dėlto turi skaitlingą mikroflorą. Mus dominančiu korozijos požiūriu bakterijos gali būti aerobinės ir anaerobinės.

Pirmosioms egzistuoti reikia vandenyje ištirpusio deguonies. Vandenyje ištirpęs anglies dioksidas CO₂, reaguodamas su vandeniu, virsta silpna anglies rūgštimi, kuri dar labiau spartina korozijos procesus. Koroziją dėl aerobinių bakterijų poveikio sausame vamzdyje galima efektyviai stabdyti, pašalinant vandenyje ištirpusį deguonį, pav., vamzdyną prapučiant azoto dujomis. Tai geriau, nei dažnai naudojamas sistemos prapūtimas aukšto slėgio oru.

Atvirkščiai, deguonies trūkumas visiškai netrukdo anaerobinėms bakterijoms augti ir plėstis. Žinomi du šių bakterijų tipai: gaminančios acto rūgštį ir sierą bakterijos. Pirmosios gamina didelį skaičių organinių rūgščių, gebančių sukelti stiprią koroziją plieno, geležies, vario, cinko ar netgi bronzos dirbiniuose. Anaerobinių bakterijų gaminami acto jonai tampa maistinga medžiaga kitoms sierą gaminančioms bakterijoms. Pastarosios gamina vandenilio sulfidą H₂S, kuris, kaip žinia, turi sugedusio kiaušinio kvapą ir lengvai tirpsta vandenyje, įgaudamas silpnos rūgšties formą. Šio sulfido jonai atakuoja geležies paviršių vamzdyje, formuodami jau kietus geležies sulfidus, t. y. rūdis (2 pav.).

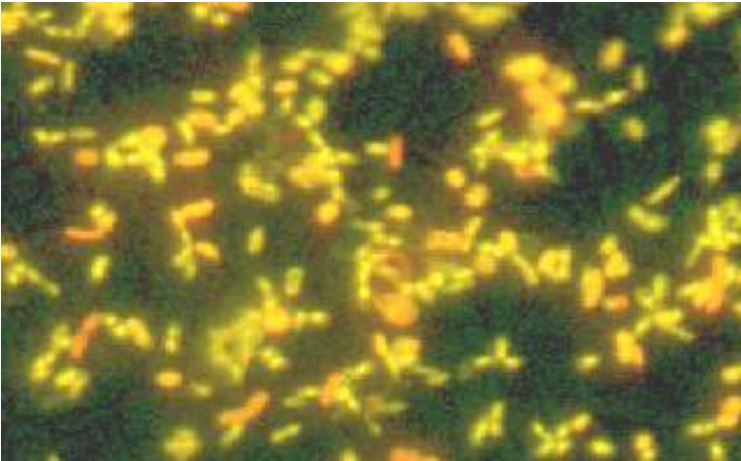

2 pav. Daugybės bakterijų kolonijų ir biosluoksnio formavimosi nuosėdose ant koroduojančio trūkio paviršiaus vamzdyje pradžia. L. Carpén, Corrosion of stainless steel in fire protection system, Reserch report, No. VTT-R-01556-08, Vit, 2008, p.29.

Būtina pastebėti, kad, bendraujant su mūsų statybos specialistais, jie pripažįsta elektrocheminės korozijos žalą, bet visiškai neįsivaizduoja mikrobiologinės korozijos.

Vis dėlto, ji egzistuoja, kaip matome, net chemiškai valytame vandenyje, o ką kalbėti apie lietuvišką techninį vandenį? Prancūziškame pavyzdyje bendra aerobinių bakterijų kolonija, po kelių mėnesių paimta tiesiog iš vamzdžio vidinio paviršiaus, yra akivaizdžiai didesnė (nuo 1,1x10³ iki 7,3x10³ cfu/ml), nei vandens iki įleidžiant į sistemą (32,..., 50 cfu/ml).

Kita vertus, tiek vamzdžio paviršiuje, tiek užpildančiame vandenyje buvo užfiksuotas žemas anaerobinių bakterijų kiekis. Bendras anaerobinių bakterijų kiekis buvo 5,5...9,5 cfu/ml bandiniuose vamzdžio paviršiuje ir 0,5...1 cfu/ml vandenyje. Mažas buvo ir sulfatus mažinančių bakterijų kiekis 0,5 cfu/ml vandenyje ir 0,2...4,1 cfu/ml bandiniuose vamzdžio paviršiuje.

Taip pat buvo tikrinamos ir geležies bakterijos (bakterijos augančios geležies sulfido aplinkose) korodinėse vamzdžio vietose. Heterotrofinių aerobinių bakterijų kiekis vamzdžio paviršiuje buvo 4,3x10⁵ cfu/ml, o vandenyje 2,4x10⁵ cfu/ml. Taigi, šios bakterijos taip pat pradėjo ant nerūdijančio plieno vidinio paviršiaus kurti savo biosluoksnius, gerai matomus epiflorascentinio mikroskopo nuotraukose (2 pav.). Mikrobiologinė korozija gali būti naikinama cheminiu vandens valymu ir stipriais biocidais.

Pagrindinė korozijos priešgaisrinės apsaugos vamzdyne iš nerūdijančio plieno priežastis yra ilgą laiką stovintis vanduo, kuriame dėl ištirpusio O₂, CO₂ sąlytyje su metalu vyksta viena kitą papildančios elektrolitinė ir mikrobiologinė korozijos. Šių korozijos procesų išvengti galima tik vamzdyne užtikrinant patenkinamą išvalyto vandens kokybę ir nuolatinę jo kaitą, t. y. turėjo būti suprojektuota „tuščia“ priešgaisrinė sistema: priešgaisrinės apsaugos vamzdynas laikomas tuščiu ir, tik gavus daviklių signalą apie prasidedantį gaisrą, per reglamente nustatytą trumpą laiką užpildomas, tuoj pat panaudojant užgesinti gaisrą. Beje, laikinai tuščias vamzdynas jokiais būdais neturi susisiekti su atmosfera.

Tik taip priešgaisrinis vamzdynas iš nerūdijančio plieno tarnaus ilgai ir patikimai.

Apie koroziją taip pat skaitykite:

>>>Kodėl rūdija nerūdijančio plieno vamzdžiai?

>>>Korozija, moderni antikorozija ir statybos ateitis

>>>Korozija, moderni antikorozija ir statybos ateitis. 2 dalis

Autorius yra Europos antikorozinių dangų asociacijos narys,

Globalaus mokslo ir technologijų forumo narys, Amerikos užsienio tyrėjų asociacijos narys
